Legetechnik - Becherlegemaschinen | GL 420

4-reihig, bis zu 2 t Bunker, getragen, für ein vielfältiges Einsatzspektrum

Die GL 420 ist eine getragene, 4-reihige Legemaschine mit einer einzigartigen Ausstattungsvielfalt für nahezu jeden Anspruch. Das GRIMME Profi-Legeelement, ist die richtige Wahl für einen sehr präzisen und gleichmäßigen Legeabstand im Feld. Vielfältige Einstellmöglichkeiten der Maschine gepaart mit einer guten Kalibrierung des Pflanzgutes, ermöglichen eine hohe Legegeschwindigkeit. Das Maschinenkonzept mit den Laufrädern hinter den großen Zudeckscheiben fördert die Leichtzügigkeit, formt den Damm vor und verhindert, dass die Laufräder lose Erde unnötig verfestigen. Mit der GL 420 lassen sich mehrere Arbeitsschritte kombinieren. Mit einer aktiven Bodenbearbeitung, Applikation von Granulaten, Furchenbehandlungsmittel sowie Flüssigbeize, Legen, Dammaufbau und dem Erosionsschutz kann alles realisiert werden. Die Maschine ist optional mit Lösungen zur Realisierung von Clever Planting, Section Control und der teilflächenspezifischen Bewirtschaftung anhand von Applikationskarten erweiterbar.

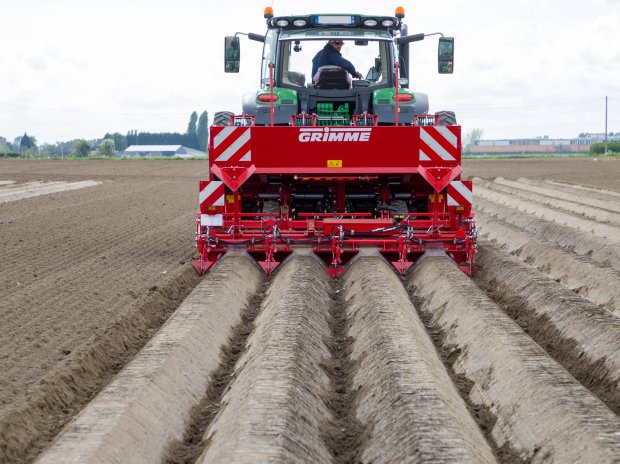

Erosionsschutz im Kartoffelanbau

TerraProtect erzeugt Querdämme zwischen den Kartoffeldämmen, die die Erosionsgefahr verringern sowie gleichzeitig die Wasseraufnahmefähigkeit fördern.

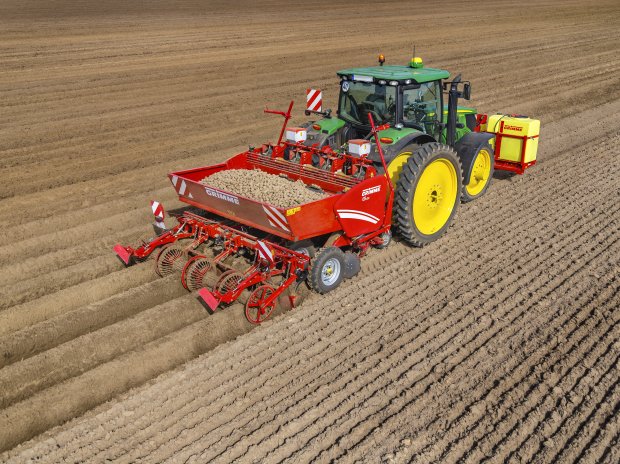

Dammaufbau auf leichten Böden

Für eine bessere Wasseraufnahme auf leichten Böden können Gitterrollen in Kombination mit gefederten Häufelkörpern eingesetzt werden.

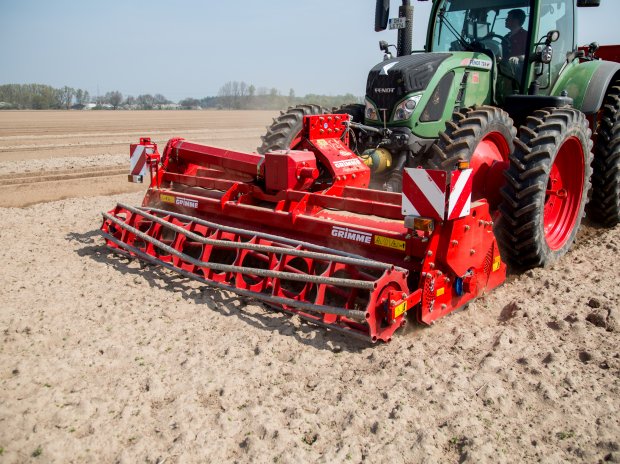

Ideale Kombination

Durch die Kombination aus GL 420 und GR 300 steht ein kompaktes Gespann bereit, welches besonders für kurze Vorgewende und kleinere Flächenstrukturen geeignet ist.

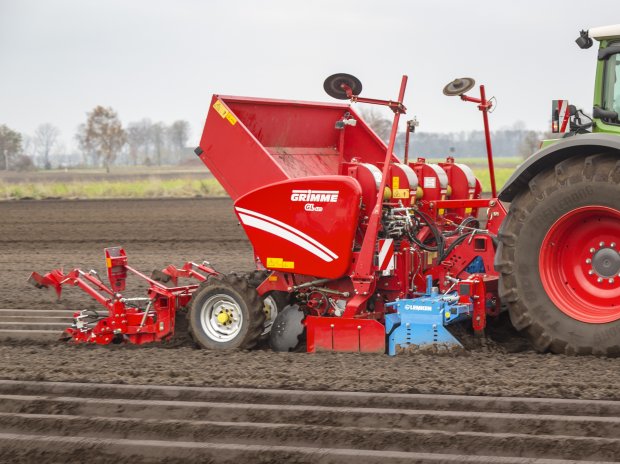

Arbeitsschritte kombinieren

Für die Bodenbearbeitung und das Legen in einem Arbeitsgang kann die GL 420 mit dem Kreiselgrubber Lemken Zirkon 12 ausgestattet werden.

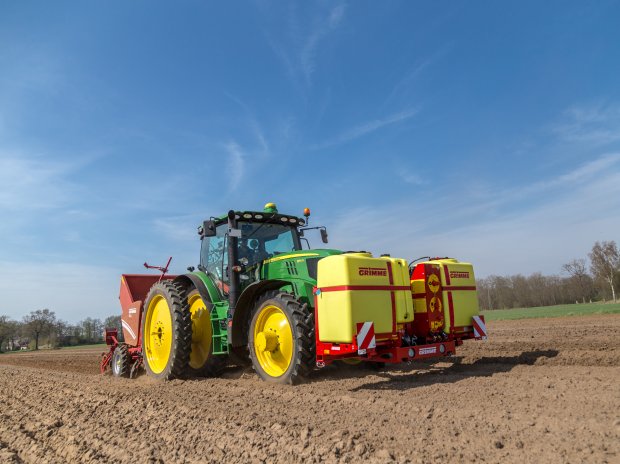

Kombinierter Pflanzenschutz

GRIMME Fassanlage TS 820, zugelassen für die Ausbringung von Flüssigbeize und Furchenbehandlungsmittel.

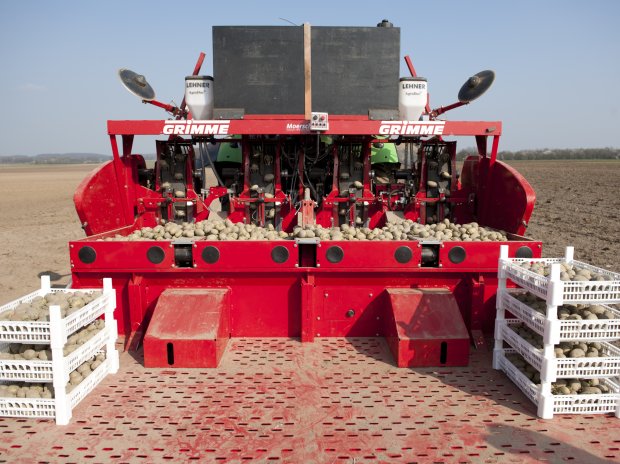

Ideal für vorgekeimte Kartoffeln

Für alle, die den Vorsprung der Vorkeimung erhalten wollen, bietet GRIMME eine Rollbodeneinheit an. Der lange Boden räumt Ihnen mehr Zeit ein, um nachfolgendes Pflanzgut vorsichtig auf die Zuführbänder zu schütten.

Video: Die GL 420 im Einsatz

Video: TerraProtect PRO

Mehrwerte

  • Das leistungsstarke Legeelement ermöglicht eine einfache Anpassung an die Knollengröße und sorgt dadurch für einen exakten Legeabstand
  • Das Zusammenspiel aus speziell entwickelten Furchenziehern, Legebechern, der längsten Vereinzelungsstrecke, einem einstellbaren Fallrohreinsatz und einer geringen Fallhöhe ermöglichen einen gleichmäßigen Legeabstand bei Einhaltung der geforderten Legetiefe.
  • Pflanzguteinsparung durch automatische Einzelreihenan- und -abschaltung der Legelemente mit Section Control.
  • Variable Rate Control (VRC): Mit der teilflächenspezifischen Bewirtschaftung anhand von Applikationskarten können die Legeabstände in cm auf der gesamten Maschinenbreite variabel eingestellt werden.
  • Clever Planting: Erhöhter Anteil vermarktungsfähiger Ware durch ein homogeneres Wachstum der Kartoffeln in den Anschlussreihen der Fahrgassen. Das wird erreicht durch einen stufenlos einstellbaren, engeren Legeabstand und der damit geänderten Konkurrenz um Licht und Nährstoffe aus den Fahrgassen.
  • Bedienung via ISOBUS über Traktorterminal möglich
  • Für eine gute Gewichtsverteilung, Tragfähigkeit und Leichtzügigkeit sorgen vier Laufräder hinter den Zudeckscheiben
  • Eine optimale Bodenvorbereitung kann durch die Kombinationsmöglichkeit mit einer Bodenbearbeitung angeboten werden
  • Verschiedene Bunkervarianten: Kippbunker flach (2000 kg), Festbunker (1200 kg) und Kippbunker tief (1700 kg)
  • Gleichmäßiger Feldaufgang aufgrund der konstanten Überdeckung der Knollen mit Erde durch hydraulische Tiefenführung der Furchenzieher und automatische Steuerung der Dammformeinrichtung. Die Legetiefe kann bequem aus der Kabine verstellt werden.
  • Für den Aufbau eines lockeren bis festen Dammes mit glatter Oberfläche kann ein Dammformblech eingesetzt werden. Zur Anpassung auf unterschiedliche Bodenverhältnisse stehen mehrere Dammformbleche mit verschiedenen Dammumfängen und –formen zur Verfügung.
  • Für eine bessere Wasseraufnahme auf leichten Böden können Gitterrollen in Kombination mit starren oder gefederten Häufelkörpern eingesetzt werden. Die Gitterrollen sorgen für einen leichten luftigen Damm mit einer offenporigen Oberfläche.
  • Erosionsschutz: Durch die Zusammenarbeit eines Lockerungszinkens und eines Querdammhäuflers zwischen den Dämmen sorgt TerraProtect für eine bessere Wasseraufnahme des Bodens sowie ein großes Stauvolumen und bewirkt so einen maximalen Schutz gegen Bodenerosion.
  • Vollständig benetzende Knollenbeizung mit dem GRIMME Düsensystem und sichere vorschriftsmäßige Pflanzenschutzanwendung durch die GRIMME Fassanlagen
  • Möglichkeit zum Ausbringen von Mikrogranulaten direkt in die Furche für einen optimalen Wachstumsstart oder zum Pflanzenschutz

Bilder/Videos

Spezifikationen

Hier finden Sie Informationen zur Serienausstattung der Maschine. Alle Angaben sind ca.-Angaben und unverbindlich.

Ausstattung

  • Tragrahmen mit vier Legeelementen
  • Spuranzeiger mechanisch
  • VA-Boden im Schöpfraum
  • Elevatorriemen mit Bechern nach Wahl
  • Schnellentriegelung der Legeelemente
  • Stufenlos einstellbarer mechanischer Riemenrüttler
  • Furchenzieher im Parallelogramm geschoben mit vier Tasträdern mit 400 mm Durchmesser
  • Große gezackte, einzeln gefederte und kugelgelagerte Zudeckscheiben mit 510 mm Durchmesser
  • Fahrwerk mit vier Laufrädern
  • Bereifung 7.50-16 AS
  • Kapazität Kippbunker 2000 kg

Technische Daten

GL 420

Abmessungen
Länge ohne Dammformblech 2580 mm
Länge mit Dammformblech 3000 mm
Länge mit Speedblech 3240 mm
Länge mit Gitterrolle 3300 mm
Länge mit Fahrgassenräumer 3650 mm
Breite bei Reihenweite 75 cm 3250 mm
Breite bei Reihenweite 90 cm 3850 mm
Höhe 1920 mm
Befüllhöhe Festbunker 1840 mm
Befüllhöhe Kippbunker tief 790 mm
Befüllhöhe Kippbunker flach 1515 mm
Überhang hinten mit Speedblech 660 mm
Überhang hinten mit Gitterrolle 730 mm
Überhang hinten mit Fahrgassenräumer 1080 mm
Gewicht
Leergewicht bei Grundausstattung 1450 kg
Leergewicht mit Dammformblech 2300 kg
Arbeitsbreite
Reihenweite 75 - 90 cm
Reihenanzahl 4
Anhängung
Unterlenker Kategorie 2 / 3 Kat.
Bunker / Aufbau
Kapazität Festbunker 1200 kg
Bereifung
Bereifung 7.50-16 AS
Anforderung an den Traktor
ohne Dammformblech (mindestens) 60 kW
mit Dammformblech (mindestens) 90 kW
Ölfördermenge 20 l/min
benötigte Steuerventile (einfachwirkend) 2
