Legetechnik - Riemenlegemaschinen | GB 215

2-reihig, 1,5 t Bunker, für unterschiedlichstes Pflanzgut

Eine Riemenlegemaschine ist die richtige Wahl, um nicht kalibriertes Pflanzgut, unterschiedliche Größen oder längliche Sorten zu verarbeiten. Bei geeigneten Größen kann eine höhere Fahrgeschwindigkeit als bei einer Becherlegemaschine erzielt werden. Die GB 215 ist sowohl für das konventionelle Legen in Dämme als auch für das Beetverfahren konzipiert. Eine hydraulische Lenkung und eine hydraulische Niveauregelung des Legeelementes sorgen für eine passende Ablage (Legeabstand) der Knollen auch im hügeligen Gelände. Für das Legen im Beet kann die Maschine mit dem GRIMME Flow-Board ausgestattet werden. Dieses sorgt für eine gleich bleibende Überdeckung bzw. Ablagetiefe der Knollen und somit für einen perfekten Feldaufgang. Das ISOBUS Bedienterminal CCI 800 oder CCI 1200 mit intuitiver Bedienoberfläche GDI und Diagnosemöglichkeit bietet hohen Bedienkomfort und sorgt für eine Entlastung des Fahrers.

Mehrwerte

Tiefenführung

Zum konventionellen Legen erfolgt die Tiefenführung der Furchenzieher über ein Doppeltastrad, das zwischen der Traktorspur läuft. Für eine gleichmäßige Ablagetiefe des Pflanzguts sind die Furchenzieher im Parallelogramm aufgehängt. Die Ablagetiefe kann durch das umstecken eines Bolzens in einer Lochschiene einfach verstellt werden.

Perfekte Ablage

Die extra schmalen, leichtzügigen gezogenen Furchenzierher der GB-Serie ermöglichen eine exakte Ablage und geringe Erdbewegungen umso einen perfekten Dammaufbau sicherzustellen.

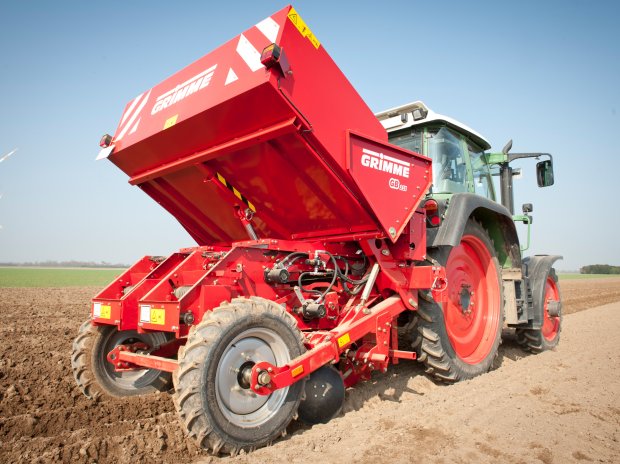

1,5 t - Kippbunker

Die kompakten getragenen GB 215 verfügen über einen kurzen hydraulischen 1,5 t Kippbunker. Die kurze Bauweise des Kippbunkers ermöglicht es den Schwerpunkt nah am Traktor zu halten, um eine geringe Hubkraft sicherzustellen.

Mehr Komfort

Für eine optimale und schonende Befüllung der Legeelemente verhindert die Kippbunkerautomatik durch kurzfristiges Anheben des Bunkers Brückenbildungen vor den Zuführbändern.

Das Riemenlegeelement

Beim Legen gelangen die Kartoffeln aus dem hydraulisch kippbaren Bunker (1) auf je ein hydraulisch angetriebenes Zuführband (3). Der Füllstand im Legeelement kann über das Terminal stufenlos verstellt werden. Die Fingertaster (4) regeln die konstante Zufuhr. Zum Legen werden die Kartoffeln auf den Rundriemen (10) aufgereiht. Dabei richtet sich die Regelmäßigkeit der Ablageabstände nach der Gleichmäßigkeit des Pflanzgutes und den entsprechenden Einstellungen der Maschine. Überschüssiges, seitlich abrollendes Pflanzgut wird schonend über geschlossene Rückführbänder (7) wieder in Richtung der Spiralrolle (5) befördert. Von dort aus gelangen die Kartoffeln erneut auf die Rundriemen (10).

myGRIMME

myGRIMME ist Ihr kostenloser Zugang zu der digitalen Welt von GRIMME. Über das Endkundenportal bündeln wir für Sie alle neuen digitalen Services, die über Ihre Maschinen hinausgehen. myGRIMME können Sie mit jedem internetfähigen Gerät nutzen. Mehr dazu unter www.mygrimme.com. Einfach kostenlos registrieren und schon können alle Vorteile von myGRIMME genutzt werden.

Hydraulischer Antrieb

Alle Legeelemente sind gemeinsam über einen Hydraulikmotor angetrieben. Der hydraulische Antrieb ermöglicht ein einfaches, stufenloses und komfortables Einstellen des Legeabstands direkt aus der Kabine.

Präzise Ausbringung

Für eine sehr genaue Applikation von Granulaten kann die Legemaschine mit einem geschwindigkeitsabhängig gesteuerten Granulatstreuer erweitert werden. Beim Abschalten oder Ausheben der Legemaschine dreht die Welle des Granulatstreuers automatisch entgegengesetzt der Ausbringrichtung. Die reversierende Funktion verhindert ein Nachrieseln des Granulats.

Legen im Beet

Zum Kartoffelanbau im Beet können die Riemlegemaschinen mit dem GRIMME Flow-Board und Leitblechen ausgestattet werden. Bei hohen Geschwindigkeiten führen das Flow-Board und die Leitbleche den Boden zuverlässig um einen stabilen Dammaufbau beim Legen im Beet zu ermöglichen.

Achslenkung

Mit der hydraulischen Lenkung des Fahrwerks wird die Maschine sicher am Hang in der Spur gehalten.

VC 50

Das serienmäßige VC 50 Bedienterminal ermöglicht eine einfache Touchbedienung. Darüber hinaus wird mit einer Vielzahl von individuell programmierbaren Folientasten eine gute Bedienung in schwierigem Gelände sichergestellt.

Einfache Einstellung

Der Legeabstand und die Anzahl der Knollen pro Hektar können bequem vom Terminal aus eingestellt werden.

Hohe Wenigkeit am Vorgewende

Die kompakte getragene Bauweise ermöglicht eine hohe Wendigkeit am Vorgewende.

Zudeckscheiben

Für eine mittige Ablage im Damm und zur schnellen Fixierung des Pflanzguts für einen genauen Legeabstand wird der Damm durch zwei einzeln gefederte Zudeckscheiben mit Erde angehäufelt.

Bessere Balastierung

Für eine bessere Ballastierung oder zur Erweiterung ist die GRIMME TS 410 mit 400 l Behältervolumen oder die TS 820 mit 800 l Behältervolumen für die Traktorfront erhältlich. Um die Fassanlage bequem auf dem Hof rangieren zu können, ist serienmäßig eine abnehmbare Rollvorrichtung montiert.

Beste Versorgung

Für einen optimalen Wachstumsstart der Knollen können gleichzeitig Pflanzenschutzmitteln und Granulate ausgebracht werden. Der Aufbau des Furchenziehers mit seinen baulich getrennten Kammern ermöglicht eine gleichzeitige Ausbringung ohne Verkleben, wodurch eine unkontrollierte Ausbringung verhindert wird.

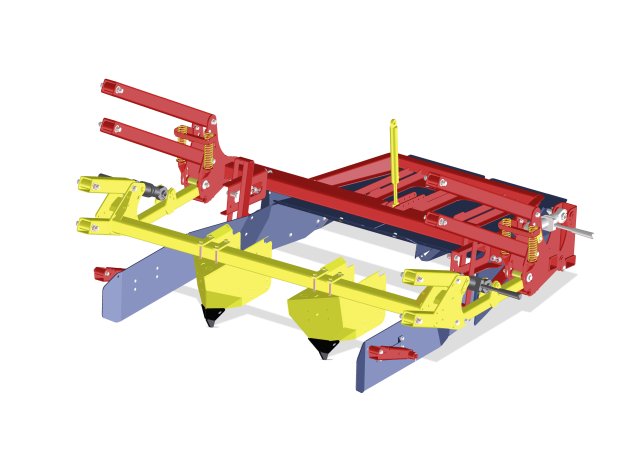

Flow-Board

Das Flow-Board ermöglicht einen stabilen bauchigen Dammaufbau bei hohen Arbeitsgeschwindigkeiten im Beet. Die Leitbleche halten die lose Erde im Beet zusammen, damit möglichst viel Erde für den Dammaufbau verwendet werden kann. Für einen trapezförmigen Damm steht optional das Flow-Board XL zur Verfügung.

CCI 100

Das herstellerübergreifend einsetzbare CCI 100 ISOBUS-Terminal, bietet ein großes intuitiv zu bedienendes Touchdisplay mit zusätzlichen Folientasten. Das CCI 100 ermöglicht in Verbindung mit einer Lizenz Section Control.

Manuelle Abschaltung

Zum Legen von Fahrgassen können die Riemenlegeelemente über mechanisch klappbare Rückhaltebleche am Ende des Riemenbetts geschlossen werden. Somit werden alle im Riemenbett befindlichen Knollen auf die Rückführbänder geleitet und zur Spiralrolle gefördert.

Meine Maschinen

Alle eingetragenen Maschinen werden mit jeweiliger Ausstattung übersichtlich dargestellt. Betriebsanleitungen und maschinenspezifische Ersatzteillisten sind abrufbar.

Zuführbänder

Die Zuführbänder befüllen gleichmäßig die Legeelemente. Dies führt zu einer idealen Vereinzelung auf den Rundriemen, um ein gleichmäßiges Legeergebnis sicherzustellen.

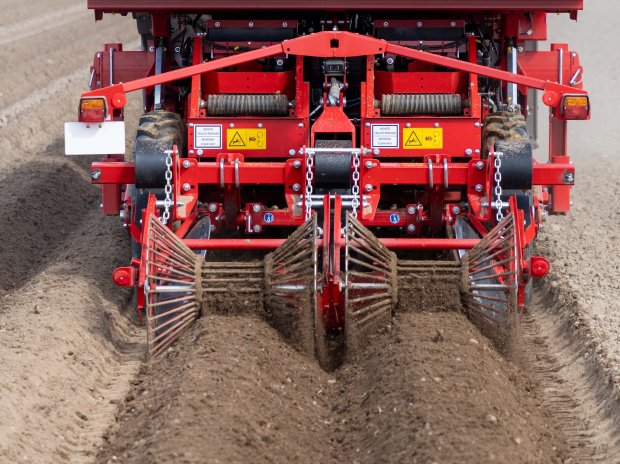

Luftig Locker

Die Gitterrolle schafft besonders auf leichten Böden eine offenporige Dammoberfläche für eine gute Aufnahmefähigkeit von Wasser. Die Zinken vor den Gitterrollen sind mit Häufelkörpern ausgestattet, um die Dammflanken fest und den Rest des Damms luftig und locker zu formen.

Fingertaster

Die Fingertaster erfassen und regeln den Füllstand im Riemenlegeelement. Dadurch wird eine gleichmäßige Zufuhr auch in Hanglagen sichergestellt.

Vielfältige Bedienung

Zukunftssichere Bedienung mithilfe der optionalen ISOBUS-Technologie. Der ISOBUS Standard ermöglicht eine Bedienung über ISOBUS-fähige Traktorterminals oder ISOBUS-Terminals anderer Hersteller.

Beetteiler

Der Beetteiler sorgt für einen optimalen Erdfluss beim Anbau im Beet. Der Beetteiler teilt das Beet mittig, wodurch eine gleichmäßige Ausfüllung des Flow-Board mit Erde sichergestellt werden kann.

Elektrische Abschaltung

Zum manuellen Schalten von Teilbreiten, legen von Fahrgassen oder wenn Trennreihen angelegt werden sollen, können einzelne Riemenlegeelemente mit elektrischen Stellmotoren bequem über das Bedienterminal ausgestattet werden.

Schnell Teile identifizieren

Durch die spezifische Ersatzteilliste ist in myGRIMME eine schnelle Teileidentifikation sowie die Prüfung der Teileverfügbarkeit möglich.

Einfacher Wechsel

Für einen einfachen Wechsel zwischen Flüssigbeize und Furchenbehandlungsmittel kann die Legemaschine mit zwei kuppelbaren Schnittstellen ausgerüstet werden.

Gleichmäßige Tiefenführung

Für eine konstanten Überdeckung der Knollen sind die Furchenzieher mit dem Flow-Board gekoppelt.

Section Control

Das optional erhältiche Section Control ermöglicht eine saubere Feldanlage sowie eine Einsparung von Produktionsmitteln durch das automatische gemeinsame Schalten aller Riemenlegeelemente.

Riemenbett

Die sechs unterschiedlich schnell arbeitenden Rundriemen fördern die Kartoffeln mittig und dicht im Riemenbett aufgereiht zur Ablage nach vorne. Die Differenzgeschwindigkeit der Rundriemen und der Rückführbänder unterstützt besonders bei großen Kartoffeln das Aufreihen im Riemenbett.

Bedienbox

Die GBX 860 Bedienbox ist eine Ergänzung für Maschinen der Frühjahrs- und Erntetechnik mit VC 50 oder CCI 100 Bedienterminal. Die Bedienbox bietet einen Schnellzugriff auf häufig benötigte Funktionen, wie z. B. Deichselmittenfindung, Achslenkung, Neigungsachse und Feldanfang/Feldende.

myGRIMME Shop

Die identifizierten und lokalisierten Ersatzteile können bequem online über den myGRIMME Shop bestellt werden.

Perfekt benetzt

Zum direkten Applizieren von Furchenbehandlungsmitteln in den Boden oder zum Ausbringen von Flüssigbeizen direkt auf die Knolle kann die Maschine im Bereich des Furchenziehers mit zwei getrennten Düsensystemen ausgestattet werden.

Stufenlose Einstellung

Die drehzahlunabhängige hydraulisch angetriebene Pumpe kann komfortabel über das Bedienterminal eingestellt werden. Der hydraulische Antrieb der Pumpe ermöglicht eine konstante Ausbringmenge.

Weniger Kraftbedarf

Die PE-Auskleidung des Flow-Board XL verringert das Ankleben der Erde und sorgt für bessere Erdflusseigenschaften bei weniger Kraftbedarf.

Anpassung an die Kartoffelgröße

Zur Anpassung an die Größe des Pflanzguts kann der Abstand der Rundriemen verändert werden. Die Verstellung erfolgt über eine Verstellscheibe.

Rundriemenrüttler

Der Rundriemenrüttler unterstützt die Vereinzelung der Pflanzkartoffeln auf dem Rundriemen. Durch die schnelle und feinfühlige Anpassung der Intensität an die Knollengröße, eignet sich der Rundriemenrüttler auch für häufige Sortenwechsel.

Konstante Aufwandmenge

Um eine immer exakte Aufwandmenge zu erreichen, passt sich die Ausbringmenge der Beize automatisch der jeweiligen Fahrgeschwindigkeit an. Die Aufwandmenge kann bequem im Bedienterminal in l/ha eingegeben werden.

Rückführbänder

Die Rückführbänder fördern überschüssige Kartoffeln nach hinten zur Spiralrolle zurück. Im Vergleich zu ähnlichen Systemen, sorgen die geschlossenen Rückführbänder für einen besonders schonenden Transport von vorgekeimten Pflanzgut. Außerdem verringert sich bei dieser Bauweise der Reinigungsaufwand des Legeelements.

Spiralrolle und Abstreifer

Die auf den Rückführbändern liegenden Kartoffeln werden von der Spiralrolle und dem Abstreifer in das Riemenbett geführt.

GRIMME Videosystem

Das GRIMME Videosystem bietet mit bis zu 8 Kameras eine optimale Überwachung der Maschine. In einem frei programmierbaren Intervall wird das Kamerabild automatisch gewechselt.

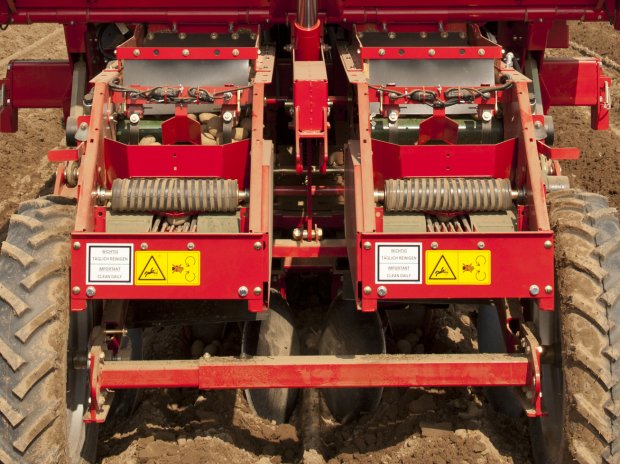

Schaumstoffrolle

An der Vorderseite des Riemenbetts befindet sich eine Schaumstoffrolle, welche den Kartoffelstrom bremst und die Kartoffeln einzeln zur Ablage frei gibt. Die bremsende Wirkung der Schaumstoffrolle gleicht kleine Lücken in der Aufreihung der Knollen auf den Riemen aus.

Visual Protect

Zur Entlastung und Unterstützung des Fahrers sowie zum Schutz der Maschine erkennt Visual Protect automatisch auftretende Ereignisse, wie z. B. eine Verstellung an der Dammformeinrichtung und zeigt diese auf dem Monitor an.

Überwachung

Die Überwachung des Legeabstands erfolgt durch einen Ultraschallsensor, der die Knollen beim Verlassen des Legeelements erfasst und auf Abweichungen überprüft. Sollte es zu Abweichungen des Legeabstands kommen, wird der Fahrer akustisch und visuell darauf hingewiesen.

Regelung des Legeabstands

Die Einstellhilfe passt den Legeabstand im Legebetrieb automatisch auf eine vordefinierte Knollenanzahl pro Hektar an.

Neigungsautomatik

Für eine perfekte Vereinzelung bei Längsneigungen von bis zu 7° kann die Neigung der Legeelemente immer waagerecht gehalten werden. Der Abgabepunkt im Furchenzieher, sowie die Fallhöhe der Kartoffeln bleiben durch den Neigungsausgleich immer konstant.

• Die kompakte getragene Bauweise ermöglicht eine hohe Wendigkeit am Vorgewende.
• Hohe Schlagkraft durch Fahrgeschwindigkeiten von bis zu 10 km/h, abhängig von Knollensortierung, Knollengröße, Legeabstand sowie Bodenbedingungen.
• Der Legeabstand bzw. die Anzahl der Knollen pro Hektar können bequem vom Terminal aus eingestellt werden.
• Pflanzguteinsparung durch automatisches An- und Abschalten aller Legelemente mit Section Control.
• Für eine sichere Vereinzelung am Hang kann der Hangausgleich der Legelemente in Fahrtrichtung bis zu +/- 7° ausgleichen.
• Gleichmäßiger Feldaufgang aufgrund einer konstanten Überdeckung der Knollen durch eine Kopplung der Furchenzieher mit dem Flow-Board.
• Die geprüfte GRIMME-Fassanlage ermöglicht die Ausbringung von Flüssigbeizen sowie Furchenbehandlungsmitteln und unterstützt dabei den Fahrer mit vielen Komfortfunktionen.
• Gleichzeitige Ausbringung von Pflanzenschutzmitteln und Granulaten für einen optimalen Wachstumsstart der Knollen.
• Zur Anpassung auf unterschiedliche Bodenverhältnisse stehen mehrere Dammformungs-Varianten zur Verfügung.
• Das GRIMME Flow-Board sorgt auch am Hang für eine genaue mittige Ablage im Beet.
• Damit das Pflanzgut auch an Hanglagen mittig abgelegt werden kann, minimieren die lenkbaren Laufrädern ein mögliches Abdriften am Hang.
• Das ISOBUS Bedienterminal CCI 800 oder CCI 1200 mit intuitiver Bedienoberfläche GDI und Diagnosemöglichkeit bietet hohen Bedienkomfort.

Spezifikationen

Hier finden Sie Informationen zur Serienausstattung der Maschine. Alle Angaben sind ca.-Angaben und unverbindlich.
