Lagertechnik - Förderbänder | TC 813 / TC 816

Variable Transportlängen bis 16 m bei einer Gurtbreite von 80 cm

Die Duo-Verlängerungsbänder der TC-Serie zeichnen sich durch eine hohe Förderleistung bei gleichzeitig schonender Produktbehandlung aus. Die Kombination aus zwei 80 cm breiten Förderbändern ermöglicht variable Transportlängen von 8 bis 13 m bzw. 10 bis 16 m. Bei der Übergabe vom ersten auf den zweiten Fördergurt wird der Gurt durch den innovativen Gurthebemechanismus "Airbag" angehoben, wodurch Produktbeschädigungen durch darunter liegende Tragrollen effektiv vermieden werden. Für eine sanfte Abgabe auf nachfolgende Geräte sorgt die optionale Übergabehilfe SoftFlow, welches die Belastungen auf das Erntegut um bis zu 30 % reduzieren kann. Der elektrohydraulische Antrieb ermöglicht die stufenlose Verstellung der Bandgeschwindigkeit und ermöglicht damit eine immer optimale Anpassung an die jeweiligen Bedingungen. Die stufenlose Anpassung der Reichweite ermöglicht das Umsetzen des Lagerhausfüllers ohne Umbau der Einlagerungslinie.

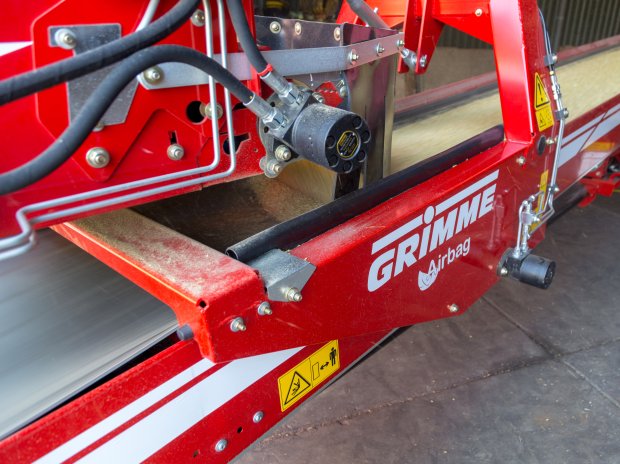

Sanfte Übergabe

Um das Erntegut schonend und sanft vom ersten auf das zweite Förderband zu übergeben, wird der prämierte Gurthebemechanismus Airbag eingesetzt.

Langlebig durch geschlossene und robuste Rahmenbauweise

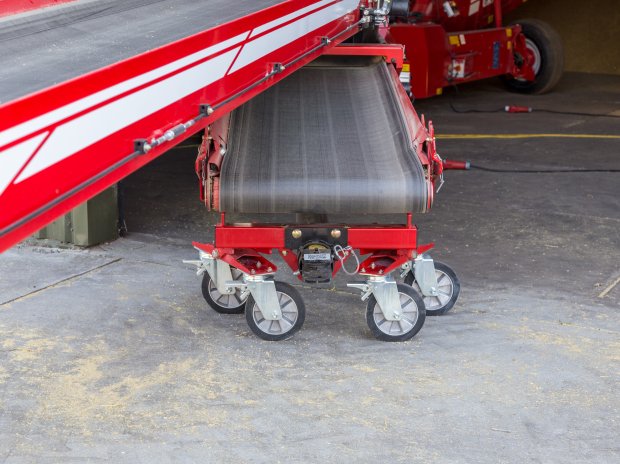

Leicht verschiebbar

Das Tandemfahrwerk mit versetzten Rädern sorgt dafür, dass das Förderband einfach und von einer Person seitlich zu verschieben ist.

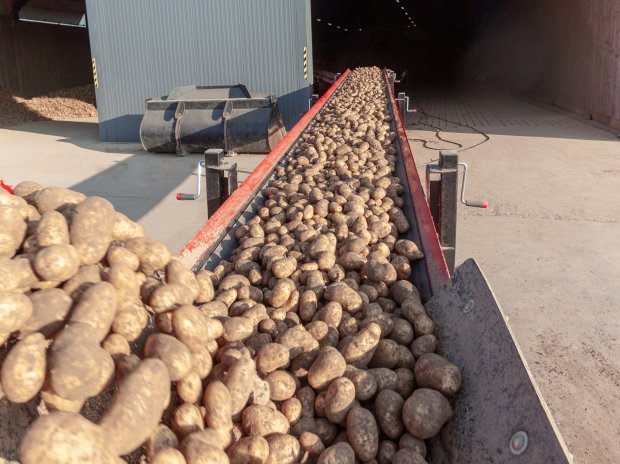

Schonendes Fördern durch muldenförmigen Gurt und mitlaufende Seitenwände

Mehrwerte

Produktübergabe

Fahrwerk

Komfort

  • Sichere Produktaufgabe durch Aufgabetrichter mit hohen und steilen Seitenwänden
  • Muldenförmiger Fördergurt mit aktiv mitlaufenden Seitenwänden für eine optimale Produktschonung und hohe Förderleistungen
  • Airbag: Bei der Produktübergabe von dem ersten Fördergurt auf den zweiten Fördergurt wird der Gurt durch den innovativen Airbag Gurthebemechanismus angehoben. Produktbeschädigungen durch darunter liegende Tragrollen können somit effektiv vermieden werden.
  • SoftFlow: Produktbelastungen bei der Übergabe auf nachfolgende Förderbänder können durch die optionale Fallbremse SoftFlow um bis zu 30% reduziert werden.
  • Leicht an vor- und nachgeschaltete Geräte anpassbar durch stufenlos höhenverstellbare Aufgabe und Abgabe mittels ergonomisch bedienbarer, verstärkter Stützwinden
  • Hohe Langlebig durch geschlossene und robuste Rahmenbauweise, drehende Teile wie z. B. Rollen werden durch diese Bauweise geschützt
  • Optimal gleichbleibende Auf- und Abgabeposition durch optionale Kupplungsteile für vorgeschaltete Bänder.
  • Mit Hilfe der großen Räder an der Abgabeseite, die optional hydraulisch angetrieben und gelenkt werden können, lassen sich die Duo-Verlängerungsbänder einfach und komfortabel Umsetzen.
  • Optimaler Produktstrom durch stufenlos verstellbare Bandgeschwindigkeiten (20 - 65 m/min)
  • Schonende Übergabe vom ersten auf das zweite Band durch den einzigartigen Gurthebemechanismus Airbag
  • Schlupffreier, ziehender Bandantrieb
  • Zur Reduzierung der Belastungen auf das Erntegut um bis zu 30 % an der Übergabestelle zum nachfolgenden Gerät, ist die Übergabehilfe SoftFlow aus hochelastischem, verschleißarmem Polyurethan erhältlich.
  • Die stufenlose Anpassung der Förderlänge ermöglicht das Umsetzen des Lagerhausfüllers ohne Umbau der Einlagerungslinie.
  • Flow Control Liniensteuerung zur kontrollierten Start-Stopp-Steuerung der kompletten Einlagerungslinie.

Bilder/Videos

Spezifikationen

Hier finden Sie Informationen zur Serienausstattung der Maschine. Alle Angaben sind ca.-Angaben und unverbindlich.

Ausstattung

  • Gurthebemechanismus Airbag bei der Übergabe vom ersten auf das zweite Band
  • Muldenförmiger Gurt mit mitlaufenden Seitenwänden
  • Kugelgelagerte Stahltragrollen, dauergeschmiert und wartungsfrei
  • Ziehender Bandantrieb
  • Stufenlos einstellbare Fördergeschwindigkeit von 20 bis 65 m/min
  • Stufenlose Längenanpassung per Handhebel
  • Stufenlos höhenverstellbares Fahrwerk an der Aufgabeseite
  • Robustes Fahrwerk mit schwenkbaren Haupträdern
  • Hydraulische Höhenanpassung an der Abgabeseite

Technische Daten

5350-230 TC 813

Abmessungen
Förderlänge eingeschoben [G] 8100 mm
Förderlänge ausgeschoben [H] 12850 mm
Gurtbreite 800 mm
Annahme
Einschütthöhe min. 950 mm
Einschütthöhe max. 1510 mm
Abgabe
Höhe min. [B] 1050 mm
Höhe max. [C] 1450 mm
Stromversorgung
Spannung 400 V
Frequenz 50 Hz
Leistung bei Gurtgeschwindigkeit 20-65 m/min (Serie) 4 kW
Leistung bei Gurtgeschwindigkeit 20-65 m/min (Option) 5,5 kW

5350-260 TC 816

Abmessungen
Förderlänge eingeschoben [G] 9600 mm
Förderlänge ausgeschoben [H] 15850 mm
Gurtbreite 800 mm
Annahme
Einschütthöhe min. 950 mm
Einschütthöhe max. 1510 mm
Abgabe
Höhe min. [B] 1050 mm
Höhe max. [C] 1450 mm
Stromversorgung
Spannung 400 V
Frequenz 50 Hz
Leistung bei Gurtgeschwindigkeit 20-65 m/min (Serie) 4 kW
Leistung bei Gurtgeschwindigkeit 20-65 m/min (Option) 5,5 kW
