Lagertechnik - Schüttbunker | RH 12 E / RH 16 E

Annahmevolumen bis 6 m³ und Enterden

Auch bei den kompakten GRIMME-Schüttbunkern steht die Produktschonung und die Benutzerfreundlichkeit an oberster Stelle. Zur optimalen Anpassung an unterschiedlichste Transportfahrzeuge ist das Einschüttgummi einfach und schnell in der Höhe verstellbar. Der weiche Bunkerboden aus Gummi fördert das Produkt dank optimalem Mitnahmeeffekt zur Enterdungseinheit mittels PU-Spiralwalzen. Die weichen, verschleißfesten Walzen aus Polyurethan erzielen höchste Erntegutschonung bei gleichzeitig hoher Trennleistung. Bei den Schüttbunkern der E-Serie erfolgt die Bedienung manuell über mechanische Bedienelemente. Aufgrund seiner kompakten Abmessungen eignet sich der Schüttbunker besonders für beengte Gebäudesituationen.

Mehrwerte

Einschüttbereich

Bunkerboden

Enterdung und Fraktionierung

Produktabfuhr

Antrieb

Bediensysteme

Komfort

  • Kompakter Annahmebunker, besonders geeignet für beengte Gebäudesituationen
  • Schonende An- und Mitnahme durch weichen Gummiboden
  • Optimaler Mitnahmeeffekt durch produkt- und gurtschonende Mitnehmerprofile auf dem Gummiboden
  • Optimaler Produktstrom durch stufenlos verstellbare Bunkerbodengeschwindigkeit
  • Schonende Produktübergabe vom Bunkerboden auf die PU-Spiralwalzen
  • Schonende Enterdung durch die PU-Spiralwalzen
  • Optimale und besonders produktschonende Enterdung durch die stufenlose Drehzahlverstellung in zwei Paketen (Walzen 1, 3, 5 bzw. 2, 4, 6)
  • Für eine schnelle Anpassung an variierende Erd- und Beimengenanteile kann die Abstands- und Neigungsverstellung der PU-Spiralwalzen stufenlos verstellt werden.
  • Wartungsfreie Direktantriebe

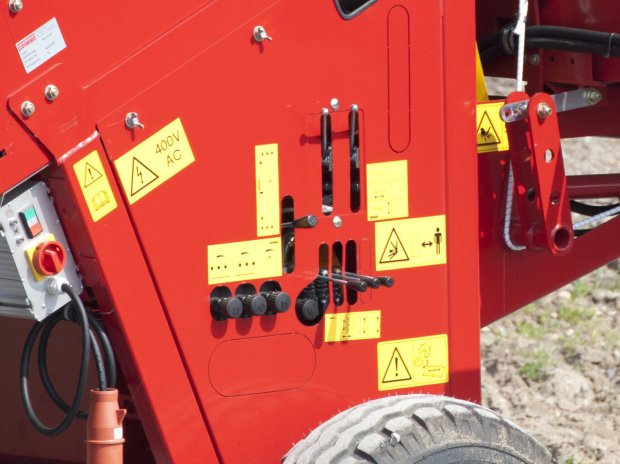

  • Einfache Bedienung über Handventile

Bilder/Videos

Spezifikationen

Hier finden Sie Informationen zur Serienausstattung der Maschine. Alle Angaben sind ca.-Angaben und unverbindlich.

Ausstattung

  • Weicher Gummiboden mit 15 mm hohen Mitnehmern
  • Höhenverstellbares Einschüttgummi
  • Stufenlos einstellbare Bunkerbodengeschwindigkeit über ein Handregelventil
  • Enterdung mittels 6 PU-Spiralwalzen

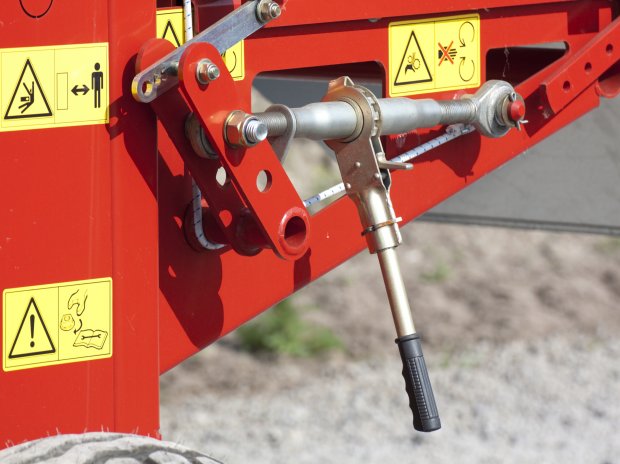

  • Manuelle Abstands- und Neigungsverstellung der Enterdung
  • Stufenlos einstellbare Drehzahl der PU-Spiralwalzen über ein Handregelventil
  • Einstellbare Differenzgeschwindigkeit der PU-Spiralwalzen
  • Produktauslaufrutsche

Technische Daten

5220-010 RH 12-40 E

Annahme
Einschütthöhe min. 900 mm
Einschütthöhe max. 1200 mm
Einschüttbreite 2900 mm
Bunkerbodenbreite 1400 mm
Bunkerbodenlänge 4000 mm
Bunkerboden-Geschwindigkeit 1 - 5 m/min
Volumen mit Schütttrichter klein (Serie) 4 m³
Volumen mit Schütttrichter groß (Option) 6 m³
Enterdung / Fraktionierung
Breite 1200 mm
Anzahl Walzen 6
Abstand der Walzen 5 - 55 mm
Bänder
Breite Erdabfuhrband (Serie) mm
Breite Erdabfuhrband (Option) 650 mm
Breite Produktabfuhrband (Option) mm
Länge Abfuhrbänder mm
Länge Erdabfuhrband (Option) 2000 mm
Abgabehöhe Erdabfuhrband mm
Abgabehöhe Erdabfuhrband (Option) 1300 mm
Abgabehöhe Produktabfuhrband (Option) mm
Stromversorgung
Spannung 400 V
Frequenz 50 Hz
Leistung 5,5 kW
Leistung mit Erdabfuhrband (Serie) kW
Leistung mit Erdabfuhrband (Option) 5,5 kW
Leistung mit Erd- und Produktabfuhrband (Option) kW

5220-110 RH 16-40 E

Annahme
Einschütthöhe min. 900 mm
Einschütthöhe max. 1200 mm
Einschüttbreite 2900 mm
Bunkerbodenbreite 1400 mm
Bunkerbodenlänge 4000 mm
Bunkerboden-Geschwindigkeit 1 - 5 m/min
Volumen mit Schütttrichter klein (Serie) 4 m³
Volumen mit Schütttrichter groß (Option) 6 m³
Enterdung / Fraktionierung
Breite 1600 mm
Anzahl Walzen 6
Abstand der Walzen 5 - 55 mm
Bänder
Breite Erdabfuhrband (Serie) 650 mm
Breite Erdabfuhrband (Option) mm
Breite Produktabfuhrband (Option) 650 mm
Länge Abfuhrbänder 3000 mm
Länge Erdabfuhrband (Option) mm
Abgabehöhe Erdabfuhrband 1300 mm
Abgabehöhe Erdabfuhrband (Option) mm
Abgabehöhe Produktabfuhrband (Option) 1300 mm
Stromversorgung
Spannung 400 V
Frequenz 50 Hz
Leistung kW
Leistung mit Erdabfuhrband (Serie) 5,5 kW
Leistung mit Erdabfuhrband (Option) 7,5 kW
Leistung mit Erd- und Produktabfuhrband (Option) 7,5 kW
